ガスコンセント取付可能寸法一覧
※取り付ける環境や取り付け方によって、取り付け寸法に多少の誤差が生じる場合がございます。
ご了承ください。
|
【先付け】 壁を貼る前にバックプレートとフレキ管に接続したガス栓を壁内に仕込んでおく方法。 【後付け】 壁が仕上がった後にガス栓を取り付ける方法。 ※取付作業は「先付け」の方が容易に行えます。 やむを得ない場合を除き「先付け」での取り付けをお勧めします。 |
 |
| 10Aフレキ管継手（一般品）を使用する場合 | |||
|---|---|---|---|

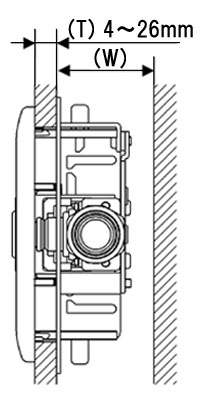

| 設置方法 | 製品 | 取付可能壁厚寸法(T) | 取付可能壁内寸法(W) |
| 先付け | C | 4～26mm | 35mm以上※１ |
| 先付け | CE | 4～26mm | 35mm以上※１ |
| 先付け | CE2 | 4～26mm | 35mm以上※１ |
| 後付け（横配管） | C | 4～10mm | 70mm以上 |
| 後付け（横配管） | C | 11～20mm | 75mm以上 |
| 後付け（横配管） | C | 21～26mm | 80mm以上 |
| 後付け（横配管） | CE | 4～10mm | 70mm以上 |
| 後付け（横配管） | CE | 11～20mm | 75mm以上 |
| 後付け（横配管） | CE | 21～26mm | 80mm以上 |
| 後付け（横配管） | CE2 | 4～15mm | 35mm以上 |
| 後付け（横配管） | CE2 | 16～26mm | 40mm以上 |
| 後付け（上・下配管） | C | 4～26mm | 60mm以上 |
| 後付け（上・下配管） | CE | 4～26mm | 60mm以上 |
| 後付け（上・下配管） | CE2 | 4～26mm | 70mm以上 |
| 15Aフレキ管継手（一般品）を使用する場合 | |||
|---|---|---|---|
| 設置方法 | 製品 | 取付可能壁厚寸法(T) | 取付可能壁内寸法(W) |
| 先付け | C | 4～26mm | 35mm以上※１ |
| 先付け | CE | 4～26mm | 35mm以上※１ |
| 先付け | CE2 | 4～26mm | 35mm以上※１ |
| 後付け 横挿入（横配管） | C | 4～10mm | 75mm以上 |
| 後付け 横挿入（横配管） | C | 11～20mm | 85mm以上 |
| 後付け 横挿入（横配管） | C | 21～26mm | 90mm以上 |
| 後付け 横挿入（横配管） | CE | 4～10mm | 75mm以上 |
| 後付け 横挿入（横配管） | CE | 11～20mm | 85mm以上 |
| 後付け 横挿入（横配管） | CE | 21～26mm | 90mm以上 |
| 後付け 横挿入（横配管） | CE2 | 4～26mm | 40mm以上 |
| 後付け 横挿入（横配管） | CE2 | 16～26mm | 40mm以上 |
| 後付け 縦挿入（上・下配管） | C | 4～26mm | 60mm以上 |
| 後付け 縦挿入（上・下配管） | CE | 4～26mm | 60mm以上 |
| 後付け 縦挿入（上・下配管） | CE2 | 4～26mm | 70mm以上 |
- 27mm～40mmの壁厚も取り付け可能ですが、26mm以下でないとガス用ゴム管のL形ゴム管用ソケット（ガスコード自在型のL形状含む）の装着ができません。
- 壁厚32mmを超える場合は別扱品のボタン継手や、壁厚35mmを超える場合は壁厚に応じた市販の長いM4ねじが必要です。
※1 壁内寸法(W)49mm以上と49mm未満の場合で施工方法が異なります。
| 壁内寸法（Ｗ）49mm以上の場合 | 壁内寸法（Ｗ）49mm未満の場合 |
|---|---|
| ガス栓をバックプレートに仮固定します。 バックプレートに取付ねじ（M4×20）2本で仮固定します。 ねじは取付台より2mm程度出るくらいねじ込み、ガス栓を奥側に移動させ、プラグ部分（保護キャップ付き）がバックプレート表面より出ない位置まで下げます。 |
ガス栓をバックプレートに固定します。 バックプレートに取付ねじ（M4×6）2本で固定します。 【ご注意】 壁を貼る前に壁の穴をあける必要があります。 取付ねじ（M4×20）は使用しないでください。 （奥側の壁にねじがあたり、不具合の原因になります） |
 |
 |
| C・CEタイプ横配管を上から見た図 | C・CEタイプ横配管を上から見た図 |
| 気密カバー（BB211タイプ）を使用する場合 | |||
|---|---|---|---|
| 設置方法 | 製品 | 取付可能壁厚寸法(T) | 取付可能壁内寸法(W) |
| 先付け | C | 4～26mm | 38mm以上 |
| 先付け | CE | 4～26mm | 38mm以上 |
| 先付け | CE2 | 4～26mm | 38mm以上 |
| SG710B | ガス栓本体の全長は77mmです。 取り付け可能な壁厚は25mm以下です。 |
 |
|---|---|

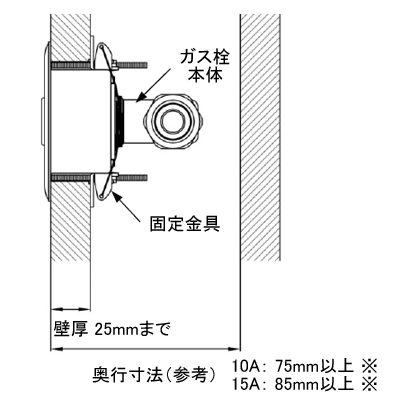

| SG730B | |
| 取り付け可能な壁面からの奥行寸法（参考） 10Aフレキ管継手 ⇒75mm以上 ※ 15Aフレキ管継手 ⇒85mm以上 ※ ※ 奥行寸法（参考）は、 10Aフレキ継手の場合 ⇒壁厚10mm以下 15Aフレキ継手の場合 ⇒壁厚15mm以下 の場合の寸法です。 取り付け可能な壁厚は25mm以下です。 |
 |

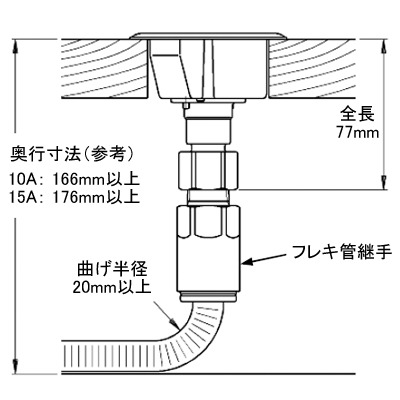

| SG810B | ガス栓本体の全長は77mmです。 取り付け可能な床面からの奥行寸法（参考） 10Aフレキ管継手 ⇒166mm以上 15Aフレキ管継手 ⇒176mm以上 |
 |
|---|---|

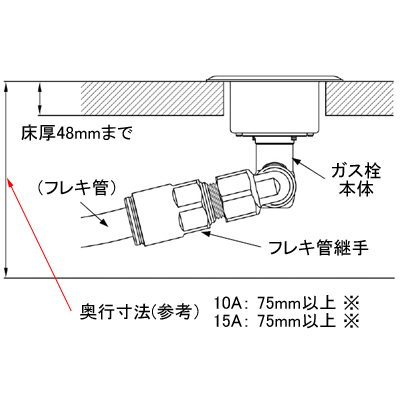

| SG850B | |
| 取り付け可能な床面からの奥行寸法（参考） 10Aフレキ管継手 ⇒75mm以上 ※ 15Aフレキ管継手 ⇒85mm以上 ※ ※ 奥行寸法（参考）は、 10Aフレキ継手の場合 ⇒床厚30mm以下 15Aフレキ継手の場合 ⇒床厚20mm以下 の場合の寸法です。 取り付け可能な床厚は48mm以下です。 |
 |
